1、基本规范

  • 文件以.proto做为文件后缀，除结构定义外的语句以分号结尾

  • 结构定义可以包含：message、service、enum。

  • rpc方法定义结尾的分号可有可无。

  • Message命名采用驼峰命名方式，字段 命名 采用 小写字母 加 下划线 分隔方式。

    message SongServerRequest {
  required string song_name = 1;
}

  • Enum类型名采用 驼峰命名 方式，字段 命名采用 大写字母 加 下划线 分隔方式

    enum Foo {
  FIRST_VALUE = 1;
  SECOND_VALUE = 2;
}

  • Service 与 rpc方法 名统一采用 驼峰式 命名。

    service SearchService {
  rpc Search (SearchRequest) returns (SearchResponse) {}
}

2、字段规则

字段格式：

限定修饰符 | 数据类型 | 字段名称 | = | 字段编码值 | [字段默认值]

2.1 限定修饰符

包含 required \ optional \ repeated

  • Required: 表示是一个必须字段，必须相对于发送方，在发送消息之前必须设置该字段的值，对于接收方，必须能够识别该字段的意思。

    发送之前没有设置required字段或者无法识别required字段都会引发编解码异常，导致消息被丢弃。

  • Optional：表示是一个可选字段，可选对于发送方，在发送消息时，可以有选择性的设置或者不设置该字段的值。对于接收方，如果能够识别可选字段就进行相应的处理，如果无法识别，则忽略该字段，消息中的其它字段正常处理。

    因为optional字段的特性，很多接口在升级版本中都把后来添加的字段都统一的设置为optional字段，这样老的版本无需升级程序也可以正常的与新的软件进行通信，只不过新的字段无法识别而已，因为并不是每个节点都需要新的功能，因此可以做到按需升级和平滑过渡。

  • Repeated：表示该字段可以包含0~N个元素。其特性和optional一样，但是每一次可以包含多个值。可以看作是在传递一个数组的值。

2.2 数据类型

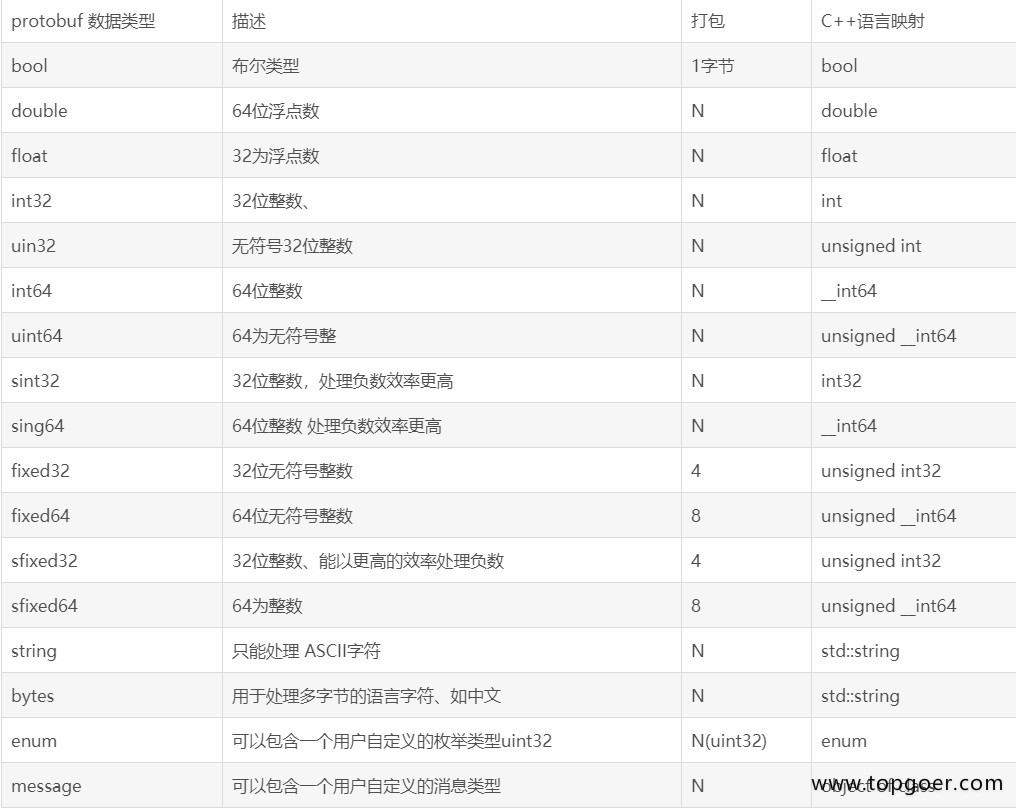

  • Protobuf定义了一套基本数据类型。几乎都可以映射到C++\Java等语言的基础数据类型

  • N 表示打包的字节并不是固定。而是根据数据的大小或者长度

  • 关于 fixed32 和int32的区别。fixed32的打包效率比int32的效率高，但是使用的空间一般比int32多。因此一个属于时间效率高，一个属于空间效率高。

2.3 字段名称

  • 字段名称的命名与C、C++、Java等语言的变量命名方式几乎是相同的

  • protobuf 建议字段的命名采用以下划线分割的驼峰式。例如 first_name 而不是firstName

2.4 字段编码值

  • 有了该值，通信双方才能互相识别对方的字段，相同的编码值，其限定修饰符和数据类型必须相同，编码值的取值范围为 1~2^32（4294967296）

  • 其中 1~15的编码时间和空间效率都是最高的，编码值越大，其编码的时间和空间效率就越低，所以建议经常要传递的值其字段编码设置为1-15之间的值。

  • 1900~2000编码值为Google protobuf 系统内部保留值，建议不要在自己的项目中使用。

2.5 字段默认值

  • 当在传递数据时，对于required数据类型，如果用户没有设置值，则使用默认值传递到对端

3、各类型具体定义示例

3.1 Message如何定义

一个message类型定义描述了 一个请求 或 响应 的消息格式，可以包含多种类型字段

例如定义一个搜索请求的消息格式，每个请求包含查询 字符串、页码、每页数目

syntax = "proto3";

message SearchRequest {
    string key = 1;
    int64 page = 2;
    int64 page_size = 3;
}

  • 字段名用小写，转为go文件后自动变为大写，message就相当于结构体。

  • 首行声明使用的protobuf版本为proto3。

  • SearchRequest 定义了三个字段，每个字段声明以分号结尾，.proto文件支持双斜线 // 添加单行注释。

  • 一个.proto文件中可以定义多个消息类型，一般用于同时定义多个相关的消息。

例如在同一个.proto文件中同时定义搜索请求和响应消息。

syntax = "proto3";

message SearchRequest {
    string key = 1;
    int64 page = 2;
    int64 page_size = 3;
}

message SearchResponse {
    ......
}
  • message支持嵌套使用，作为另一message中的字段类型。
syntax = "proto3";

message Result {
    string url = 1;
    string title = 2;
    repeated string snippets = 3;     // 表示字符串数组
}


message SearchResponse {
    repeated Result result = 1;      // 表示Result数组
}

  • 嵌套消息，可以包含另一个消息作为其字段，也可以在消息内定义一个新的消息。
    内部声明的message类型名称只可在内部直接使用

    message SearchResponse {
  message Result {                   // 转为go结构体时，名称为 SearchResponse_Result
      string url = 1;
      string title = 2;
      repeated string snippets = 3;     // 表示字符串数组
  }
  repeated Result result = 1;           // 表示Result数组
}

  • 支持多层嵌套。
    这里只定义了，未在嵌套消息中引用。

    message Outer {                // Level 0
  message MiddleAA {         // Level 1        // 转为go结构体时，名称为 Outer_MiddleAA
      message Inner {        // Level 2        // 转为go结构体时，名称为 Outer_MiddleAA_Inner
          int64 ival = 1;
          bool  booly = 2;
      }
  }
  message MiddleBB {          // Level 1       // 转为go结构体时，名称为 Outer_MiddleBB
      message Inner {         // Level 2       // 转为go结构体时，名称为 Outer_MiddleBB_Inner
          int32 ival = 1;
          bool  booly = 2;
      }
  }
}

3.2 enum如何定义

当希望字段 仅 具有预定义的值列表之一时，可以定义 enum 类型消息；

例如，假设想添加一个 corpus 字段每个 SearchRequest，其中语料库可以 UNIVERSAL，WEB，IMAGES，LOCAL，NEWS，PRODUCTS 或 VIDEO。

enum Corpus {
    CORPUS_UNIVERSAL = 0;
    CORPUS_WEB = 1;
    CORPUS_IMAGES = 2;
    CORPUS_LOCAL = 3;
    CORPUS_NEWS = 4;
    CORPUS_PRODUCTS = 5;
    CORPUS_VIDEO = 6;
}


message SearchRequest {
    string key = 1;
    int64 page = 2;
    int64 page_size = 3;
    Corpus corpus = 4;    // message 嵌套定义的 enum 类型 作为一个字段
}

3.3 service如何定义

如果想要将消息类型用在RPC系统中，可以在.proto文件中定义一个RPC服务接口，protocol buffer 编译器会根据所选择的不同语言生成服务接口代码。

例如，想要定义一个RPC服务并具有一个方法，该方法接收SearchRequest并返回一个SearchResponse，此时可以在.proto文件中进行如下定义：

service SearchService {
    rpc Search (SearchRequest) returns (SearchResponse) {}
}

生成的接口代码作为 客户端 与 服务端 的约定，服务端 必须实现定义的所有接口方法，客户端 直接调用同名方法向服务端发起请求。

比较麻烦的是，即便业务上不需要参数也必须指定一个请求消息，一般会定义一个 空 message。

3.4 proto3的Map类型

proto3支持map类型声明

    map<key_type, value_type> map_field = N;

    message Project {...}
    map<string, Project> projects = 1;

  • 键、值类型可以是内置的类型，也可以是自定义message类型

  • 字段不支持repeated属性。

其中 key_type 可以是 任何整数 或 字符串类型（因此，除了浮点类型和bytes之外的任何标量类型）。

请注意， enum 不是有效的key_type。

value_type可以是任何类型的，除了map类型。

3.4.1 向后兼容

map 语法等效于以下内容，因此不支持 map的protocol buffers实现仍然可以处理数据：

message MapFieldEntry {
    key_type key = 1;
    value_type value = 2;
}
repeated MapFieldEntry map_field = N;

任何支持映射的protocol buffers实现都必须生成和接受上述定义可以接受的数据。

4、import导入定义

  • 可以使用import语句导入使用其它描述文件中声明的类型。

  • protobuf 接口文件可以像C语言的h文件一个，分离为多个，在需要的时候通过 import 导入需要对文件。其行为和C语言的#include或者java的import的行为大致相同，例如import "others.proto";

  • protocol buffer编译器会在 -I / --proto_path参数指定的目录中查找导入的文件，如果没有指定该参数，默认在当前目录中查找。

例如：上面的示例中，Result消息类型是在同一个文件中定义的SearchResponse——如果想用作字段类型的消息类型已经在另一个.proto文件中定义了怎么办？

.proto可以通过导入其他文件中的定义来使用它们。要导入 another.proto的定义，请在文件顶部添加一个 import 语句：

import "myproject/other_protos.proto";

公共导入功能

默认情况下，您只能使用直接导入的定义 .proto文件。 但是，有时您可能需要移动一个 .proto文件到新位置。

而不是移动 .proto直接归档并更新所有 引用的文件 单个更改，您可以放置一个占位符 .proto文件在旧位置 使用 import public概念。

公共导入功能在 Java 中不可用。

import public依赖可以被任何代码传递依赖 导入包含的原型 import public 声明。

示例：

// new.proto
// All definitions are moved here  新的定义文件，所有定义都移动到这里
// old.proto
// This is the proto that all clients are importing.     // 这个文件还是被所有  客户端 导入
import public "new.proto";                         // 设置公共导入，传递依赖
import "other.proto";
// client.proto
import "old.proto";
// You use definitions from old.proto and new.proto, but not other.proto
// 这里你可以 通过 old.proto 使用 new.proto 中声明的类型，但是不能 使用  other.proto 中的类型

5、包的使用

  • 在.proto文件中使用package声明包名，避免命名冲突。
syntax = "proto3";
package foo.bar;
message Open {...}
  • 在其他的消息格式定义中可以使用包名+消息名的方式来使用类型，如：
message Foo {
    ...
    foo.bar.Open open = 1;          // 使用包名+消息名  来使用定义的类型
    ...
}

  • 在不同的语言中，包名定义对编译后生成的代码的影响不同。

    • C++ 中：对应C++命名空间，例如Open会在命名空间foo::bar中
    • Java 中：package会作为Java包名，除非指定了option jave_package选项
    • Python 中：package被忽略
    • Go 中：默认使用package名作为包名，除非指定了option go_package选项
    • JavaNano 中：同Java
    • C# 中：package会转换为驼峰式命名空间，如Foo.Bar,除非指定了option csharp_namespace选项
